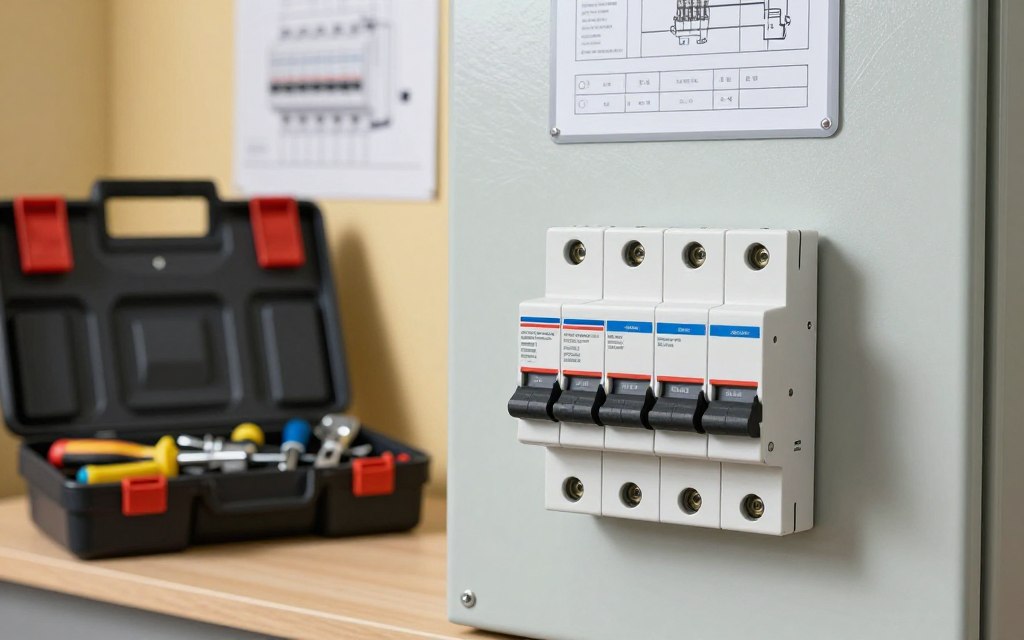

Jaka różnicówka do pompy ciepła zapewni bezpieczeństwo i efektywność?
Planujesz instalację nowoczesnego systemu grzewczego? To świetny krok w kierunku oszczędności i komfortu. Jednak bezpieczeństwo Twoje i Twojej rodziny zawsze powinno być na pierwszym miejscu. Wybór odpowiedniego zabezpieczenia elektrycznego to podstawa, a nie przypadkowa decyzja.
Urządzenie, o którym mówimy – wyłącznik różnicowoprądowy – to cichy strażnik Twojej instalacji. Szczerze mówiąc, jego zadanie jest proste, ale niezwykle ważne: stale monitoruje przepływ prądu i w razie wykrycia niebezpiecznego tzw. prądu upływowego, natychmiast odcina zasilanie. Zapobiega to porażeniu czy pożarowi.
Dlaczego typ tego zabezpieczenia ma tak ogromne znaczenie akurat przy pompach ciepła? To proste – te urządzenia pracują długo i intensywnie, często w zmiennych warunkach. Wymagają więc specjalnego traktowania i komponentów, które sprostają tym wymaganiom.
W tej sekcji pokażę Ci, na co zwrócić uwagę już na etapie planowania, by uniknąć kosztownych przeróbek. Omówimy, jak właściwy dobór wpływa nie tylko na ochronę, ale też na efektywność całego systemu. Dzięki temu będziesz wiedział, czego szukać, zanim wydasz pieniądze.
Kluczowe wnioski
- Dobór odpowiedniego wyłącznika różnicowoprądowego jest kluczowy dla bezpieczeństwa domowników i instalacji.
- Urządzenie to chroni przed porażeniem prądem i zapobiega pożarom.
- Pompy ciepła, jako urządzenia pracujące intensywnie, wymagają specjalnie dobranych zabezpieczeń.
- Właściwy wybór ma bezpośredni wpływ na efektywność energetyczną systemu grzewczego.
- Planowanie zabezpieczeń na początku pozwala uniknąć późniejszych problemów i dodatkowych kosztów.
- Zły dobór komponentów może prowadzić do awarii systemu i strat finansowych.
Wprowadzenie do tematyki różnicówek
W każdej instalacji elektrycznej kluczową rolę odgrywają niewidoczni strażnicy bezpieczeństwa. Dziś opowiem Ci o jednym z najważniejszych – wyłączniku różnicowoprądowym. To nie jest zwykły element, a absolutna podstawa ochrony przed zagrożeniami.
Wyjaśnijmy to najprościej, jak się da. Różnicówki cały czas porównują prąd, który „wchodzi” do urządzenia, z tym, który z niego „wychodzi”. Gdy tylko zauważą różnicę – szczerze mówiąc, nawet bardzo małą – natychmiast przerywają dopływ energii. To właśnie ten moment decyduje o bezpieczeństwie.
Dlaczego bezpieczeństwo instalacji jest priorytetem?
Nikt nie chce myśleć o awariach, ale one się zdarzają. Uszkodzona izolacja przewodu, wilgoć czy zwarcie wewnątrz urządzenia – to realne ryzyko. W takich chwilach ten mały wyłącznik różnicowoprądowy staje się pierwszą linią obrony. Chroni przed dotknięciem metalowej obudowy, która mogłaby być pod napięciem, minimalizując niebezpieczeństwo porażenia prądem.
Poniższa tabela pokazuje, jak różne poziomy prądu upływowego wpływają na człowieka. Dzięki temu zobaczysz, dlaczego szybka reakcja zabezpieczenia jest taka ważna.
Wpływ prądu upływowego na organizm człowieka
| Wartość prądu (mA) | Skutek odczuwalny przez człowieka | Czas reakcji różnicówki |
|---|---|---|
| 0.5 – 2 | Lekkie mrowienie, poczucie dyskomfortu | Błyskawiczny |
| 5 – 10 | Bolesny skurcz mięśni, trudność z oderwaniem się | Natychmiastowy |
| 10 – 20 | Silny ból, zagrożenie dla zdrowia | Natychmiastowy |
| Powyżej 50 | Bezpośrednie zagrożenie życia | Natychmiastowy |
Właśnie dlatego inwestycja w dobrej klasy różnicówki to tak naprawdę inwestycja w spokój. To rozsądne zabezpieczenie, które chroni zarówno domowników, jak i całą instalację przed poważnymi konsekwencjami.
Znaczenie różnicówek w systemach grzewczych
Stabilna praca pompy ciepła zależy nie tylko od samego urządzenia, ale także od jego elektrycznego zabezpieczenia. To właśnie tutaj wyłącznik różnicowoprądowy odgrywa kluczową rolę.
Rola wyłączników różnicowoprądowych
W systemach grzewczych ten mały strażnik pełni podwójną funkcję. Chroni przed niebezpiecznymi sytuacjami i dba o płynne działania całego układu.
Szczerze mówiąc, gdy dojdzie do uszkodzenia izolacji, różnicówka natychmiast wykrywa problem. Automatycznie odcina zasilanie, minimalizując ryzyko dla ludzi i sprzętu.
Wpływ zabezpieczeń na efektywność pomp ciepła
Wiele osób nie zdaje sobie sprawy, że odpowiednie zabezpieczenia wpływają również na efektywność. Stabilne warunki pracy oznaczają dłuższą żywotność urządzenia.
Poprawnie dobrana ochrony zapobiega niepotrzebnym przestojom. Unikasz dzięki temu kosztownych napraw i awarii, które mogłyby Cię sporo kosztować.
Dzięki szybkiemu wykrywaniu usterek, możesz szybko zareagować. To przekłada się na oszczędności i komfort przez wiele lat.
Rodzaje różnicówek dostępnych na rynku
Kiedy przeglądasz ofertę sklepów elektrycznych, widzisz całą gamę wyłączników różnicowoprądowych. Nie każdy typ będzie odpowiedni dla Twojej instalacji. Dlatego podpowiem Ci, na co zwracać uwagę.
Typy urządzeń – AC, A, F, B i inne
Najprostszy typ AC wykrywa tylko podstawowy prąd przemienny. To rozwiązanie już trochę przestarzałe, ale wciąż spotykane.
Typ A jest bardziej uniwersalny. Radzi sobie z prądem przemiennym i pulsującym prądem stałym z nowoczesnych urządzeń.
Dla systemów z falownikami poleca się typ F. Jest odporny na zakłócenia częstotliwościowe.
Najszersze zastosowanie ma typ B. Wykrywa pełne spektrum prądów, idealny do instalacji fotowoltaicznych.
Specjalistyczne rozwiązania do instalacji gruntowych i powietrznych
Dla pomp ciepła ważne są specjalne wersje. Różnicówka gruntowa musi działać w zmiennych warunkach ziemi.
Wersja powietrzna jest przystosowana do systemów czerpiących energię z powietrza. To kluczowe dla efektywności.
Dobór odpowiedniego typu to nie fanaberia, ale konieczność. Zapewnia bezpieczeństwo i długą żywotność urządzeń.
Jaka różnicówka do pompy ciepła?
Różne modele grzewcze generują odmienne sygnały, dlatego ich ochrona nie może być uniwersalna. Wybór odpowiedniego strażnika to podstawa, która decyduje o bezpieczeństwie i stabilności pracy przez wiele lat.
Dobór urządzenia według specyfiki instalacji
Podpowiem Ci, że najtańsze rozwiązania, jak typ AC, detekują tylko podstawowy prąd przemienny. Dla nowoczesnych urządzeń z falownikami to często za mało. Mogą nie wychwycić wszystkich zakłóceń.
Bezpieczniejszym wyborem jest często typ F. Szczerze mówiąc, jest on zaprojektowany z myślą o elektronice, która generuje prądy o zmiennej częstotliwości. Doskonale radzi sobie z zakłóceniami typowymi dla pomp ciepła.
Dla najbardziej wymagających instalacji lub gdy producent tego wymaga, warto rozważyć typ B. Oferuje najszerszy zakres ochrony. Sprawdza się tam, gdzie występuje pełne spektrum prądów.
Poniższe zestawienie pomoże Ci szybko porównać kluczowe typy tych zabezpieczeń.
Porównanie wybranych typów wyłączników różnicowoprądowych
| Typ urządzenia | Wykrywane prądy | Zalecane zastosowanie |
|---|---|---|
| AC | Prąd przemienny sinusoidalny | Podstawowe instalacje, starsze urządzenia |
| A | Prąd przemienny i pulsujący stały | Uniwersalne, nowoczesne sprzęty AGD |
| F | Prądy przemienne, pulsujące stałe, o zmiennej częstotliwości | Pompy ciepła, falowniki, klimatyzatory |
| B | Pełne spektrum prądów przemiennych i stałych | Zaawansowane instalacje, fotowoltaika, wymagające pompy ciepła |
Pamiętaj, specyfika Twojej pompy – czy czerpie energię z powietrza, czy z gruntu – również ma znaczenie. Dlatego ten wybór warto przemyśleć, zanim dokonasz zakupu.
Kluczowe parametry – czułość i prąd roboczy
Parametry techniczne różnicówki to nie tylko cyferki na obudowie – mają realny wpływ na bezpieczeństwo Twojego domu. Podłączenie różnicówki jednofazowej bez uziemienia jest możliwe, jednak wymaga szczególnej ostrożności i zastosowania dodatkowych zabezpieczeń zgodnych z obowiązującymi normami. Podpowiem Ci, na co szczególnie zwracać uwagę.
Szczerze mówiąc, te dwie wartości decydują, czy ochrony zadziała w krytycznym momencie. To właśnie one sprawiają, że cały system działa płynnie i bezpiecznie.
Standardowa czułość 30 mA i jej znaczenie
Wyłącznik różnicowoprądowy o czułości 30 mA to branżowy standard. Ta wartość nie jest przypadkowa – zapewnia optymalną ochronę przed porażeniem.
Dlaczego akurat 30 mA? To próg, który jest bezpieczny dla człowieka, a jednocześnie pozwala na szybkie wykrycie problemu. Gdy tylko pojawi się niebezpieczny prąd upływowy, urządzenie natychmiast reaguje.
Wpływ prądu roboczego na działanie systemu
Drugim kluczowym parametrem jest prąd roboczy. Określa on, z jakim obciążeniem może pracować wyłącznik różnicowoprądowy. Dla większości domowych instalacji wartość do 40 A powinien być wystarczająca.
Zbyt niski prąd roboczy może powodować częste wyzwalanie. Zbyt wysoki – nie zapewni odpowiedniej ochrony przed porażeniem. Dlatego dobór odpowiednich wartości jest tak ważny dla stabilnej pracy całego systemu.
Zasilanie a kompatybilność wyłącznika
Kompatybilność między instalacją elektryczną a wyłącznikiem to często pomijany, ale kluczowy aspekt. Szczerze mówiąc, nie każdy typ zabezpieczenia pasuje do każdego rodzaju zasilania.
Różnice między instalacją jednofazową a trójfazową
Podpowiem Ci, że podstawowa różnica dotyczy liczby przewodów fazowych. W mieszkaniach często spotykamy prostsze rozwiązanie jednofazowe.
Dla większych domów z wydajnymi systemami grzewczymi stosuje się zasilanie trójfazowe. To kluczowe dla stabilnej pracy urządzeń o większej mocy.
Poniższe zestawienie pokazuje praktyczne różnice między tymi rozwiązaniami:
Porównanie instalacji jednofazowej i trójfazowej
| Parametr | Instalacja jednofazowa | Instalacja trójfazowa |
|---|---|---|
| Liczba przewodów fazowych | 1 | 3 |
| Typ wyłącznika | Dwubiegunowy (2P) | Czterobiegunowy (4P) |
| Zalecane zastosowanie | Mniejsze mieszkania, podstawowe urządzenia | Duże domy, wydajne pompy ciepła |
| Koszt instalacji | Niższy | Wyższy |
W praktyce dla instalacji jednofazowych stosuje się wyłączniki dwubiegunowe. Monitorują one prąd przepływający przez fazę i neutral.
W domach z zasilaniem trójfazowym potrzebne są wyłączniki różnicowoprądowe czterobiegunowe. Zabezpieczają one trzy fazy oraz przewód neutralny.
Ważna uwaga: unikaj stosowania kilku oddzielnych zabezpieczeń dla każdej fazy. Może to prowadzić do błędów w działaniu systemu.
Dobór odpowiedniego typu wyłącznika powinien być zawsze zgodny ze specyfikacją Twojej instalacji.
Instrukcje producenta i normy bezpieczeństwa
Zanim kupisz jakiekolwiek zabezpieczenie, sięgnij po instrukcję dostarczoną z urządzeniem. To nie jest zwykły papier – to mapa drogowa do bezpiecznej instalacji. Szczerze mówiąc, wielu ludzi omija ten krok, co może skończyć się poważnymi problemami.
Zalecenia producentów dotyczące doboru różnicówki
Producent Twojego systemu grzewczego dokładnie wie, jaki typ wyłącznika będzie optymalny. W instrukcje często wpisują konkretne modele lub klasę ochrony. Ignorowanie tych wskazówek może unieważnić gwarancję.
Podpowiem Ci, że warto sprawdzić sekcję dotyczącą wymagań elektrycznych. Znajdziesz tam informacje o zalecanym typu różnicówki i parametrach technicznych. To uchroni Cię przed błędnym doborem zabezpieczeń.
Zgodność z przepisami i normami instalacyjnymi
Polskie prawo budowlane i normy elektryczne precyzyjnie określają wymagania. Instalacja musi spełniać warunki Polskiej Normy PN-HD 60364. Dotyczy to również dobrania odpowiedniego typu zabezpieczenia.
Poniższe zestawienie pokazuje główne standardy, które muszą być przestrzegane:
Podstawowe normy i przepisy dla instalacji elektrycznych
| Dokument | Zakres regulacji | Wymagania dla różnicówek |
|---|---|---|
| Prawo Budowlane | Bezpieczeństwo użytkowania obiektów | Obowiązek stosowania zabezpieczeń |
| PN-HD 60364 | Instalacje elektryczne niskiego napięcia | Dobór według typu instalacji |
| Wytyczne producenta | Specyfikacja urządzenia | Konkretne modele i parametry |
Pamiętaj – zgodność z zaleceniami producenta i przepisami to podwójna ochrony. Daje Ci pewność, że Twój system działa bezpiecznie i legalnie.
Praktyczne wskazówki montażu i eksploatacji
Właściwy montaż wyłącznika to nie tylko kwestia techniczna, ale przede wszystkim bezpieczeństwa Twojej rodziny. Podpowiem Ci, jak uniknąć częstych błędów.
Montaż zgodny z dokumentacją techniczną
Instalacja różnicówki powinna ściśle trzymać się zaleceń producenta. To nie miejsce na eksperymenty – każdy skrót myślowy zwiększa ryzyko poważnej awarii. Fachowiec wie, jak poprowadzić przewody i podłączyć zabezpieczenie.
Szczególnie ważna jest prawidłowa izolacji połączeń. Wilgoć lub luźny kontakt może powodować fałszywe zwarcia. W praktyce takie sytuacje zdarzają się często.
Jak minimalizować ryzyko awarii i fałszywych zwarć?
Regularne testowanie to podstawa. Co miesiąc naciskaj przycisk TEST – symuluje on upływ prądu 30 mA. Jeśli wyłącznik nie zareaguje, może wymagać kontroli.
Ciekawy problem występuje, gdy rdzeń ulegnie „nasyceniu” przez składową stałą. W takim przypadku nawet przycisk TEST może nie działać. Nie panikuj – odczekaj chwilę i spróbuj ponownie.
Pamiętaj o czystości instalacji. Kurz i wilgoć wpływają na działania całego systemu. Dbałość o te detale zapewni długą i bezawaryjną pracę urządzenia.
Wniosek
Dobór odpowiedniego strażnika instalacji to decyzja, która wpływa na bezpieczeństwo na lata. Podpowiem Ci, że właściwy wybór różnicówki to fundament spokojnego użytkowania systemu grzewczego.
Szczegółowa analiza typu, czułości i prądu roboczego ma kluczowe znaczenie. Te parametry decydują o skuteczności ochrony w różnych warunkach pracy.
Znaczenie dobrego zabezpieczenia wykracza poza podstawową ochronę przed porażeniem. Odpowiednie urządzenie zapobiega awariom i zapewnia stabilność działania przez wiele sezonów.
W praktyce każdy detal wpływa na efektywność. Zgodność z zaleceniami producenta i właściwe zastosowanie typów wyłączników to podstawa. Dla większości domów z nowoczesnymi instalacjami, inwestycja w dobre zabezpieczenie staje się gwarancją komfortu.
Nie oszczędzaj na bezpieczeństwie. Konsultacja z fachowcem w przypadku wątpliwości to rozsądny krok. Tym samym zapewniasz sobie spokój i ochronę domu na długie lata.
FAQ
Czy każda pompa ciepła wymaga wyłącznika różnicowoprądowego?
Tak, to absolutna podstawa bezpieczeństwa. Takie zabezpieczenie jest wymagane przez przepisy i chroni przed porażeniem prądem. Działa jak czujny strażnik – wykrywa nawet najmniejsze nieprawidłowości w przepływie prądu i natychmiast odcina zasilanie, zanim cokolwiek niebezpiecznego się stanie.
Jaką różnicówkę wybrać do nowoczesnej pompy ciepła?
To zależy od typu urządzenia. Dla większości modeli z inwerterem najlepszy będzie typ A, który skutecznie wykrywa prądy upływu charakterystyczne dla nowoczesnej elektroniki. Starsze modele mogą działać z typem AC, ale szczerze mówiąc, typ A staje się już standardem i daje szerszą ochronę.
Czym grozi zastosowanie nieodpowiedniego zabezpieczenia?
Przede wszystkim ryzykiem – bezpieczeństwo domowników staje się wątpliwe. Nieprawidłowo dobrany wyłącznik może nie reagować na awarię lub, przeciwnie, powodować uciążliwe, fałszywe wyłączenia. To psuje komfort i może maskować realne problemy z instalacją elektryczną.
Czy czułość 30 mA to zawsze dobry wybór?
W warunkach domowych – tak, to optymalna wartość. Zabezpieczenie 30 mA zapewnia skuteczną ochronę przed porażeniem, a jednocześnie jest na tyle mało czułe, że unika zbędnych zadziałań przez naturalne, niewielkie upływy prądu, które występują w każdej instalacji.
Jak montaż wpływa na działanie różnicówki?
Ogromnie! Nawet najlepszy wyłącznik źle zamontowany nie spełni swojej roli. Kluczowe jest podłączenie zgodne ze schematem od producenta, odpowiednie uziemienie i unikanie łączenia w jednej obwodzie z innymi urządzeniami, które mogą zakłócać jego pracę.
